Тензодатчик HC-200t
88 894 рублей

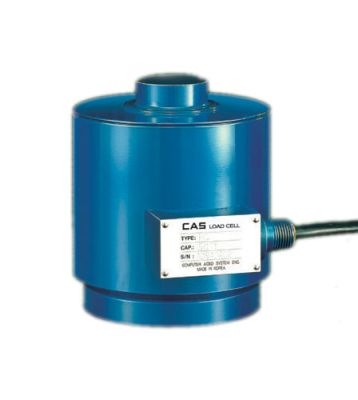

Тензодатчик CAS HC из прочной окрашенной стали имеет герметичную конструкцию и соответствует стандарту IP67. Этот цилиндрический датчик, предназначенный для растяжения и сжатия, оснащен 5-метровым экранированным четырехпроводным кабелем и работает в температурном диапазоне от -20 до +80°C. Идеально подходит для взвешивания цистерн и емкостей, а также для автомобильных весов.
Тензодатчики на форумеТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тензодатчик HC-200t
| Модель | Тензодатчик HC-200t |
| НПВ, кг | 200т |
| Материал | С |
| Влагозащита | IP67 |
| Диапазон t°C | от -20 до +80 |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик HC-200t (серия Тензодатчик CAS HC)
| Класс защиты IP67 | Допускается кратковременное погружение на глубину до 1м |
| Компенсируемый диапазон температур от -10 до +70°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -20 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 5м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Изоляционная оболочка кабеля из ПВХ | Самый экономный вариант, в тоже время оболочка достаточно эластична. Отлично подходит при умеренных механических нагрузках |
Изготовлен из стали (С)
Описание
Особенности конструкции:
- герметичность.
Кабель: 5 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Конструкционная сталь (окрашенная).
- герметичность.
Кабель: 5 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Конструкционная сталь (окрашенная).
технические характеристики Тензодатчик CAS HC
| Характеристики | HC |
| Наибольший предел взвешивания, т | 50, 100 , 200 т |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0 ± 0,002 |
| Диапазон значения нуля, мВ/В | 0 ± 0,02 |
| Суммарная ошибка, % | 0,15 |
| Повторяемость, % | 0,1 |
| Ползучесть (30 мин.), % | 0,03 |
| Температурный дрейф, %/10°C | |
| Нуля | 0,03 |
| Сигнала | 0,03 |
| Напряжение возбуждения, В | |
| Рекомендуемое | 10 |
| Максимальное | 15 |
| Сопротивление, Ом | |
| Входное | 350 ± 3,5 |
| Выходное | 350 ± 3,5 |
| Изоляции | >2000 |
| Безопасная перегрузка, % НПВ | 150 |
| Компенсируемый диапазон температур, °C | -10 до +70 |
| Рабочий диапазон температур, °C | -20 до +80 |
| Модель | MAX | A | B | C | D | E | F | G | H | I | J |
| HC-100 | 100 т | 158 | 190 | 70 | 20 | 144 | 190 |
M16×2,0 |
100 | 38 | 200 |
| HC-200 | 200 т | 214 | 230 | 95 | 30 | 188 | 249 | M16×2,0 | 130 | 38 | 300 |
Монтаж тензодатчиков серии HC
| Max | Нижняя пластина | Верхняя пластина | Нагрузочный болт | A | B |
| 20, 30 т | MPHC-1 | LPHC-1 | LBHC-1 | M12 | M12×1.75 |
| 50 т | MPHC-2 | LPHC-2 | LBHC-2 | M18 | M12×1.75 |
| 100 т | MPHC-3 | LPHC-3 | LBHC-3 | M22 | M16×2.0 |
| 200 т | MPHC-4 | LPHC-4 | LBHC-4 | M24 | M16×2.0 |
Дополнительное оборудование для Тензодатчик HC-200t
Весогабаритные характеристики Тензодатчик HC-200t
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик HC-200t | 0.031 | 18 |
