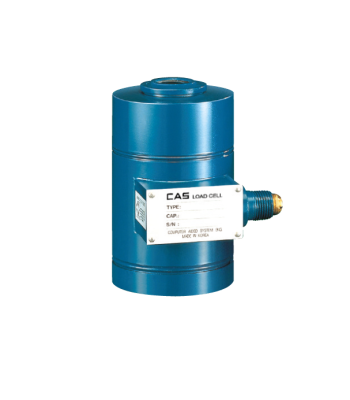

Тензодатчик CC-1T (1тонна)
48 872 рублей
Тензодатчик CAS CC, изготовленный из окрашенной стали, предназначен для бункерных весов и взвешивания емкостей. Данный датчик нагрузки на сжатие обеспечивает точные измерения и надежную работу. Области применения включают взвешивание цистерн и емкостей, а также использование в автомобильных весах, что делает тензодатчик CAS CC универсальным и прочным решением для различных промышленных задач.
Тензодатчики на форумеТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тензодатчик CC-1T (1тонна)
| Модель | Тензодатчик CC-1T (1тонна) |
| НПВ, кг | 1000 |
| Материал | С |
| Влагозащита | IP67 |
| Диапазон t°C | от -20 до +80 |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CC-1T (1тонна) (серия Тензодатчик CAS CC)
| Класс защиты IP67 | Допускается кратковременное погружение на глубину до 1м |
| Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -20 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 4м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Изоляционная оболочка кабеля из ПВХ | Самый экономный вариант, в тоже время оболочка достаточно эластична. Отлично подходит при умеренных механических нагрузках |
Изготовлен из стали (С)
Описание
Особенности конструкции:
CC - тензодатчик на сжатие,
CT - тензодатчик на растяжение;
- герметичность.
Кабель: 4 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Конструкционная сталь;
CC - тензодатчик на сжатие,
CT - тензодатчик на растяжение;
- герметичность.
Кабель: 4 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Конструкционная сталь;
технические характеристики Тензодатчик CAS CC
| Характеристики | CC | |
| Наибольший предел взвешивания, т | 500 кг, 1, 2, 3, 5, 10, 20 | |
| Рабочий коэффициент передачи (РКП), мВ/В | 3,0 ± 0,003 | |
| Диапазон значения нуля, мВ/В | 0 ± 0,03 | |
| Суммарная ошибка, % | 0,02 | 0,05 |
| Повторяемость, % | 0,01 | 0,02 |
| Ползучесть (30 мин.), % | 0,03 | 0,03 |
| Температурный дрейф, %/10°C | ||
| Нуля | 0,03 | 0,03 |
| Сигнала | 0,03 | 0,03 |
| Напряжение возбуждения, В | ||
| Рекомендуемое | 10 | |
| Максимальное | 15 | |
| Сопротивление, Ом | ||
| Входное | 350 ± 3,5 | |
| Выходное | 350 ± 3,5 | |
| Изоляции | >2000 | |
| Безопасная перегрузка, % НПВ | 150 | |
| Компенсируемый диапазон температур, °C | -10 до +40 | |
| Рабочий диапазон температур, °C | -20 до +80 | |
| Модификация | Max | A | B | C | D | E | F | G | H |
| CC-20, 50,100, 200, 200, CC-1 | 20, 50, 100, 200, 500 кг, 1 т | 115 | 89 | 6 | 115 | 2 | M12×1,25 | 34 | 38 |
| CC-2, CC-3, CC-5 | 2, 3, 5 т | 148 | 89 | 9 | 115 | 2 | M24×2,0 | 55 | 38 |
| CC-10 | 10 т | 215 | 127 | 12 | 152 | 2 | M39×2,0 | 75 | 38 |
| CC-20 | 20 т | 290 | 165 | 15 | 193 | 2 | M50×2,0 | 80 | 38 |
Монтаж тензодатчиков на сжатие / растяжение-сжатие
Монтаж тензодатчиков серии CC
| Max | Нижняя пластина | Верхняя пластина | Нагрузочный болт | A | B |
| 50, 100, 200, 500 кг, 1 т | MPCC-1 | LPCC-1 | LBCC-1 | M8 | MPT-1 |
| 2, 3, 5 т | MPCC-2 | LPCC-2 | LBCC-2 | M12 | MPT-2 |
| 10 т | MPCC-3 | LPCC-3 | LBCC-3 | M14 | MPT-3 |
| 20 т | MPCC-4 | LPCC-4 | LBCC-4 | M14 | MPT-4 |
Дополнительное оборудование для Тензодатчик CC-1T (1тонна)
Весогабаритные характеристики Тензодатчик CC-1T (1тонна)
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик CC-1T (1тонна) | 0.005 | 2.2 |
