Тензодатчики S-образного типа CAS SBA
Рекомендованная розничная цена
от 14 840 рублей

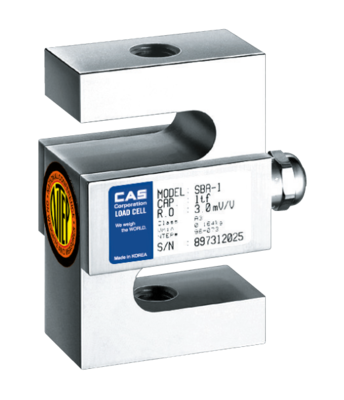

Тензодатчик CAS SBA, выполненный из никелированной стали, предназначен для бункерных весов и взвешивания емкостей. Этот S-образный датчик подходит для измерений на растяжение и сжатие. Характеристики тензодатчика CAS SBA включают конструкцию из никелированной стали, стандарт защиты IP65, а также сертификацию по классам OIML C3 (OIML R60) и NTEP Class III 5000d, что обеспечивает высокую точность и надежность в эксплуатации.
Тензодатчики на форуме
| Модель | НПВ, кг | Материал | Влагозащита | Цена | Наличие | ||
|---|---|---|---|---|---|---|---|
| Тензодатчик SBA-50L | 50 | ЛС | IP65 | 14 840 руб. | |||
| Тензодатчик SBA-100L | 100 | ЛС | IP65 | 14 840 руб. | |||
| Тензодатчик SBA-200 | 200 | ЛС | IP65 | 14 840 руб. | |||
| Тензодатчик SBA-500 | 500 | ЛС | IP65 | 14 840 руб. | |||
| Тензодатчик SBA-1000 | 1000 | ЛС | IP65 | 17 298 руб. | |||
| Тензодатчик SBA-2000 | 2000 | ЛС | IP65 | 17 298 руб. | ПОД ЗАКАЗ | ||
| Тензодатчик SBA-3000 | 3000 | ЛС | IP65 | 17 298 руб. | |||
| Тензодатчик SBA-5000 | 5000 | ЛС | IP65 | 17 298 руб. | |||
| Тензодатчик SBA-15 kLb | 7500 | ЛС | IP65 | 27 835 руб. | ПОД ЗАКАЗ | ||
| Тензодатчик SBA-20 kLb | 10000 | ЛС | IP65 | 27 835 руб. |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS SBA
| Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
| Класс защиты IP65 | Защищает от струй с любого направления |
| Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -30 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 3м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Полиуретановая изоляционная оболочка кабеля | Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля |
Никелированная сталь легированной стали (ЛС)
Описание
Особенности конструкции:
- одобрено OIML C3 (OIML R60);
- класс защиты IP65;
Кабель: 3 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана
Материал: Никелированная сталь.
- одобрено OIML C3 (OIML R60);
- класс защиты IP65;
Кабель: 3 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана
Материал: Никелированная сталь.
документы
Инструкции, сертификаты, методики проверки, официальные письма
технические характеристики
| Характеристики; | SBA |
| Наибольший предел взвешивания, т | 50кг, 100кг, 200кг, 500кг, 1, 2, 5 т |
| Рабочий коэффициент передачи (РКП), мВ/В | 3 ± 0,3 |
| Диапазон значения нуля, мВ/В | 0 ± 0,03 |
| Класс точности | C3 (OIML) |
| Суммарная ошибка, % | 0,02 |
| Повторяемость, % | 0,01 |
| Ползучесть (30 мин.), % | 0,017 |
| Температурный дрейф, %/10°C | |
| Нуля | 0,014 |
| Сигнала | 0,011 |
| Напряжение возбуждения, В | |
| Рекомендуемое | 10 |
| Максимальное | 15 |
| Сопротивление, Ом | |
| Входное | 400 ± 25 |
| Выходное | 350 ± 3,5 |
| Изоляции | >2000 |
| Безопасная перегрузка, % НПВ | 150 |
| Компенсируемый диапазон температур, °C | -10 до +40 |
| Рабочий диапазон температур, °C | -30 до +80 |
| Модификация |
MAX |
A | B | C | D | E | F |
| SBA-50L, SBA-100L | 50 100 кг | 51 | 63,5 | 12,4 | 20 | 10 | M6×1.0 |
| SBA-200L, SBA-500L | 200, 500 кг | 51 | 76 | 19 | 27 | 12,6 | M12×1,75 |
| SBA-1 | 1 т | 51 | 76 | 25,4 | 33 | 12,6 | M12×1,75 |
| SBA-2, SBA-3, SBA-5 | 2 т, 3 т, 5 т | 77 | 108 | 25,4 | 33 | 19 | M18×1,5 |
Монтаж тензодатчиков CAS серий SBA
| Модель | НПВ | Шарнирная головка | Гайка | Макс. A | Макс. B |
| SBA | 50, 100 кг | RE-6 | M6 × 1.0 | 133,5 | 115,5 |
| 200, 500 кг, 1 т | RE-12А | M12 × 1.75 | 198,8 | 162,8 | |
| 2, 3, 5 т | RE-18 | M18 × 1.5 | 278 | 230 |
Дополнительное оборудование для Тензодатчик CAS SBA
Весогабаритные характеристики Тензодатчик CAS SBA
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик SBA-50L | 0.002 | 0.8 |
| Тензодатчик SBA-100L | 0.002 | 0.8 |
| Тензодатчик SBA-200 | 0.002 | 0.8 |
| Тензодатчик SBA-500 | 0.002 | 0.8 |
| Тензодатчик SBA-1000 | 0.003 | 1.5 |
| Тензодатчик SBA-2000 | 0.003 | 1.5 |
| Тензодатчик SBA-3000 | 0.003 | 1.5 |
| Тензодатчик SBA-5000 | 0.006 | 2 |
| Тензодатчик SBA-15 kLb | 0.019 | 7.8 |
| Тензодатчик SBA-20 kLb | 0.019 | 8 |
