Одноточечные тензодатчики CAS BCL
Рекомендованная розничная цена
от 7 266 рублей
Тензодатчик CAS BCL, изготовленный из анодированного алюминиевого сплава, применяется в напольных весах и контрольно-весовых автоматах. Он обладает классом защиты IP65, что обеспечивает защиту от струй воды с любого направления, и выдерживает перегрузки до 150% от номинального предела взвешивания, что гарантирует его долговечность и надежность в эксплуатации.
Тензодатчики на форуме
| Модель | НПВ, кг | Материал | Влагозащита | Цена | Наличие | ||
|---|---|---|---|---|---|---|---|
| Тензодатчик BCL-01L | 1 | АА | IP65 | 7 266 руб. | |||
| Тензодатчик BCL-02L | 2 | АА | IP65 | 7 266 руб. | |||
| Тензодатчик BCL-03L | 3 | АА | IP65 | 7 266 руб. | |||
| Тензодатчик BCL-06L | 6 | АА | IP65 | 7 880 руб. | |||
| Тензодатчик BCL-10L | 10 | АА | IP65 | 7 880 руб. | |||
| Тензодатчик BCL-15L | 15 | АА | IP65 | 7 880 руб. | Уточняйте у менеджера | ||
| Тензодатчик BCL-20L | 20 | АА | IP65 | 7 880 руб. | |||
| Тензодатчик BCL-30L | 30 | АА | IP65 | 7 880 руб. | |||
| Тензодатчик BCL-100L | 100 | АА | IP65 | 11 667 руб. | |||
| Тензодатчик BCL-60L | 60 | АА | IP65 | 11 667 руб. | |||
| Тензодатчик BCL-200L | 200 | АА | IP65 | 11 667 руб. |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS BCL
| Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
| Класс защиты IP65 | Защищает от струй с любого направления |
| Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -20 до +70°C | Датчик может работать при данных температурах |
| Допускается нецентральное нагружение | Если под платформой один датчик, а нагрузка на край платформы, то вес равно будет точным |
| Максимальный размер платформы | 200 х 200 - при НПВ 1/2/3кг; 300 х 300 - при НПВ 6кг-30кг; 400 х 400 - при НПВ 60кг-200кг |
| Длина кабеля 0,4 метра | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Изоляционная оболочка кабеля из ПВХ | Самый экономный вариант, но в тоже время достаточно эластичный. Отлично подходит при умеренных механических нагрузках |
Изготовлен из анодированного алюминия (АА)
Описание

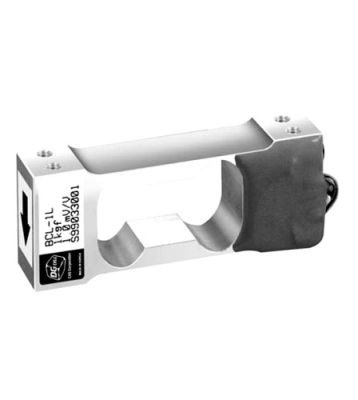

Характеристики тензодатчика CAS BCL на 1, 2, 3 кг
Особенности конструкции: - Низкопрофильный дизайн;- Допускает нецентральное нагружение;
- Класс защиты IP65.
Кабель: 0,4 м, 4-жильный с экранирующей оплеткой и изоляционной оболочной из ПВХ.
Материал: Анодированный алюминиевый сплав;
Установка:M3×0,5(10.9);Момент затяжки - 1,5 Нм;
Максимальный размер платформы: 200 × 200 мм.
Размеры тензодатчика CAS BCL на 1, 2, 3 кг

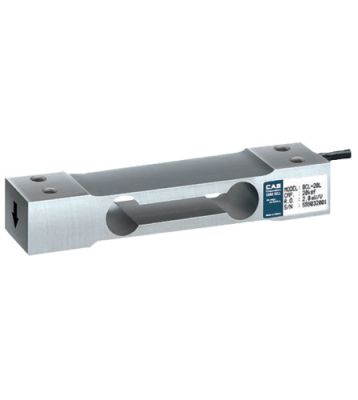

Характеристики тензодатчика CAS BCL на 6-30 кг
Особенности конструкции: - Бюджетный низкопрофильный дизайн;- РТВ и OIML сертифицированный (OIML R60);
- Допускает нецентральное нагружение (OIML R76);
- Класс защиты IP65.
Кабель: 0,4 м, 4-жильный с экранирующей оплеткой и изоляционной оболочной из ПВХ.
Материал: Анодированный алюминиевый сплав;
Установка: M6×1,0(10.9); Момент затяжки - 14 Нм;
Максимальный размер платформы: 300 × 300 мм.
Размеры тензодатчика CAS BCL на 6-30 кг

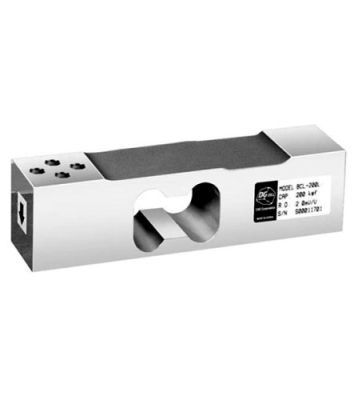

Характеристики тензодатчика CAS BCL на 60-200 кг
Особенности конструкции:- Допускает нецентральное нагружение; - Класс защиты IP65.
Кабель: 0,4 м, 4-жильный с экранирующей оплеткой и изоляционной оболочной из ПВХ.
Материал: Анодированный алюминиевый сплав;
Установка: M6×1,0(10.9); Момент затяжки - 14 Нм;
Максимальный размер платформы: 400 × 400 мм.
Размеры тензодатчика CAS BCL на 60-200 кг
документы
Инструкции, сертификаты, методики проверки, официальные письма
технические характеристики
| Характеристики |
CAS BCL (1-3кг) |
CAS BCL (6-30кг) |
CAS BCL (60-200кг) |
| Наибольший предел взвешивания, кг | 1 / 2 / 3 | 6 / 10 / 15 / 20 / 30 | 60 / 100 / 150 / 200 |
| Рабочий коэффициент передачи (РКП), мВ/В | 1,0 ±0,1 |
2,0 ±0,2 |
|
| Диапазон значения нуля, мВ/В | 0 ±0,05 |
0 ±0,1 |
|
| Класс точности |
C3 |
||
| Суммарная ошибка, % | 0,03 | 0,02 | 0,03 |
| Повторяемость, % |
0,01 |
||
| Ползучесть (30 мин.), % | 0,03 | 0,017 | 0,03 |
| Температурный дрейф, %/10°C | |||
| Нуля | 0,028 | 0,014 | 0,028 |
| Сигнала | 0,014 | 0,011 | 0,014 |
| Напряжение возбуждения, В | |||
| Рекомендуемое |
10 |
||
| Максимальное |
15 |
||
| Сопротивление, Ом | |||
| Входное |
400 ±20 |
||
| Выходное |
350 ±3,5 |
||
| Изоляции |
>2000 |
||
| Безопасная перегрузка, % НПВ |
150 |
||
| Компенсируемый диапазон температур, °C |
от -10 до +40 |
||
| Рабочий диапазон температур, °C |
от -20 до +70 |
||
Дополнительное оборудование для Тензодатчик CAS BCL
Весогабаритные характеристики Тензодатчик CAS BCL
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик BCL-01L | 0.001 | 0.3 |
| Тензодатчик BCL-02L | 0.001 | 0.3 |
| Тензодатчик BCL-03L | 0.001 | 0.3 |
| Тензодатчик BCL-06L | 0.001 | 0.3 |
| Тензодатчик BCL-10L | 0.001 | 0.3 |
| Тензодатчик BCL-15L | 0.001 | 0.3 |
| Тензодатчик BCL-20L | 0.001 | 0.3 |
| Тензодатчик BCL-30L | 0.001 | 0.3 |
| Тензодатчик BCL-100L | 0.002 | 0.7 |
| Тензодатчик BCL-60L | 0.002 | 0.7 |
| Тензодатчик BCL-200L | 0.002 | 0.7 |
