Низкопрофильные тензодатчики CAS LS
Рекомендованная розничная цена
от 47 383 рублей
Тензодатчик CAS LS предназначен для взвешивания емкостей и весовых испытаний. Его универсальность и прочная конструкция делают его надежным выбором для промышленных применений, где требуются точные и стабильные результаты взвешивания. Тензодатчик CAS LS обеспечивает высокую устойчивость к боковым нагрузкам и усталостным напряжениям. Степень защиты IP67 обеспечивает защиту от проникновения воды и пыли.
Тензодатчики на форуме
| Модель | НПВ, кг | Материал | Влагозащита | Цена | Наличие | ||
|---|---|---|---|---|---|---|---|
| Тензодатчик LS-2t | 2000 | С | IP67 | 47 383 руб. | Уточняйте у менеджера | ||
| Тензодатчик LS-3А | 3000 | С | IP67 | 47 383 руб. | |||
| Тензодатчик LS-5 | 5000 | С | IP67 | 47 383 руб. | |||
| Тензодатчик LS-10А | 10000 | С | IP67 | 57 347 руб. | |||
| Тензодатчик LS-20А | 20000 | С | IP67 | 57 347 руб. | |||
| Тензодатчик LS-50B | 50000 | С | IP67 | 85 411 руб. | Уточняйте у менеджера |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS LS
| Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
| Класс защиты IP67 | Допускается кратковременное погружение на глубину до 1м |
| Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -20 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 5м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Изоляционная оболочка кабеля из ПВХ | Самый экономный вариант, в тоже время оболочка достаточно эластична. Отлично подходит при умеренных механических нагрузках |
Изготовлен из стали (С)
- класс защиты IP67;
- герметичная конструкция;
- высокая устойчивость простив изнашивания и внешнего воздействия.
Кабель: 5 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана
Материал: Сталь.
документы
Инструкции, сертификаты, методики проверки, официальные письма
технические характеристики
| Характеристики | LS | |
| Наибольший предел взвешивания, т | 1, 2, 3, 5, 10, 20 | |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0 ± 0,005 | |
| Диапазон значения нуля, мВ/В | 0 ± 0,2 | |
| Суммарная ошибка, % | 0,02 | 0,05 |
| Повторяемость, % | 0,01 | 0,02 |
| Ползучесть (30 мин.), % | 0,03 | 0,03 |
| Температурный дрейф, %/10°C | ||
| Нуля | 0,03 | 0,03 |
| Сигнала | 0,03 | 0,03 |
| Напряжение возбуждения, В | ||
| Рекомендуемое | 10 | |
| Максимальное | 15 | |
| Сопротивление, Ом | ||
| Входное | 350 ± 3,5 | |
| Выходное | 350 ± 3,5 | |
| Изоляции | >2000 | |
| Безопасная перегрузка, % НПВ | 150 | |
| Компенсируемый диапазон температур, °C | -10 до +40 | |
| Рабочий диапазон температур, °C | -20 до +70 | |
Размеры тензодатчиков серии CAS LS
| Модель | Max | A | B | C | D | E | F | G | H | I | J |
|
LS-1, LS-2, LS-3 |
1, 2, 3 т | 112 | 46 | 4 | 1 | 38 | 68 | 141,5 | 8 - ∅ 6,6 | 97,2 | M16 × 2,0 |
|
LS-5 |
5 т | 120 | 46 | 4 | 1 | 38 | 68 | 149,5 | 8 - ∅ 9 | 103,2 | M18 × 1,5 |
|
LS-10 |
10 т | 138 | 60 | 11 | 1 | 38 | 68 | 167,5 | 8 - ∅ 11 | 117,6 | M24 × 2,0 |
|
LS-20 |
20 т | 184 | 80 | 21 | 1 | 38 | 68 | 213,5 | 8 - ∅ 14 | 157,6 | M39 × 2,0 |
Способ встройки тензодатчика CAS серии LS
| Max | Узел встройки | Шарнирная головка | Гайка | Макс. A | Макс. B |
| 2, 3 т | LSTM-2 | RE-16 | M16 × 2.0 | 234 | 190 |
| 5 т | LSTM-5 | RE-18 | M18 × 1.5 | 250 | 202 |
| 10 т | LSTM-10 | RE-24 | M24 × 2.0 | 349 | 269 |
| 20 т | LSTM-20 | RE-39 | M39 × 2.0 | 473 | 371 |

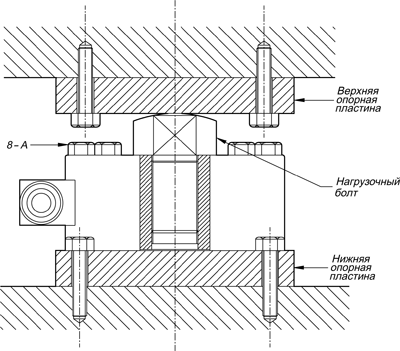

Монтаж тензодатчиков серии LS
| Max | Нижняя пластина | Верхняя пластина | Нагрузочный болт | A |
| 2, 3т | MPLS-1 | LPLS-1 | LBLS-1 | M6×1.0 L="65" |
| 5 т | MPLS-2 | LPLS-2 | LBLS-2 | M8×1.25 L="65" |
| 10 т | MPLS-3 | LPLS-3 | LBLS-3 | M10×1.5 L="85" |
| 20 т | MPLS-4 | LPLS-4 | LBLS-4 | M12×1.75 L="105" |
Дополнительное оборудование для Тензодатчик CAS LS
Весогабаритные характеристики Тензодатчик CAS LS
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик LS-2t | 0.006 | 4 |
| Тензодатчик LS-3А | 0.006 | 4 |
| Тензодатчик LS-5 | 0.006 | 4 |
| Тензодатчик LS-10А | 0.019 | 14 |
| Тензодатчик LS-20А | 0.019 | 14 |
| Тензодатчик LS-50B | 0.02 | 12 |
