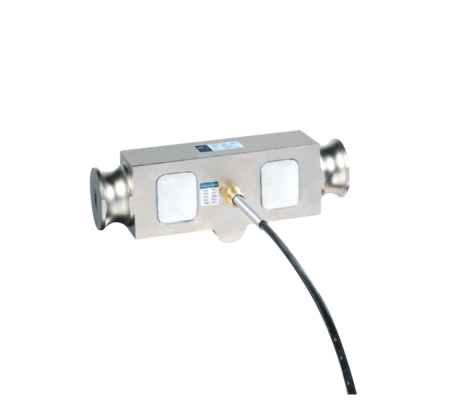

Тензодатчик DSB2-75К
38 284 рублей
Тензодатчик CAS DSB, изготовленный из никелированной стали, обладает классом защиты IP67, что обеспечивает надежную работу в условиях повышенной влажности и пыли. Его усиленная конструкция и простота установки делают его идеальным для использования в платформенных, автомобильных и вагонных весах.
Тензодатчики на форумеТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тензодатчик DSB2-75К
| Модель | Тензодатчик DSB2-75К |
| НПВ, кг | 37500 |
| Материал | НС |
| Влагозащита | IP67 |
| Диапазон t°C | от -20 до +80 |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик DSB2-75К (серия Тензодатчик CAS DSB)
| Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
| Класс защиты IP67 | Допускается кратковременное погружение на глубину до 1м |
| Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -20 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 10м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Полиуретановая изоляционная оболочка кабеля | Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля |
Изготовлен из никелированной стали (НС)
Описание
Особенности конструкции:
- двухупорная балка на сдвиг;
- класс защиты IP67.
Кабель: 10 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Никелированная сталь.
- двухупорная балка на сдвиг;
- класс защиты IP67.
Кабель: 10 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Никелированная сталь.
документы
Инструкции, сертификаты, методики проверки, официальные письма
технические характеристики Тензодатчик CAS DSB
| Характеристики | DSB2 |
| Наибольший предел взвешивания, т | 10 т (25klb), 20 т (40klb), 25 т (60klb), 34 т (75klb), 50 т (125klb) |
| Рабочий коэффициент передачи (РКП), мВ/В | 3,0 ± 0,0075 |
| Диапазон значения нуля, мВ/В | 0 ± 0,03 |
| Суммарная ошибка, % | 0,05 |
| Повторяемость, % | 0,03 |
| Ползучесть (30 мин.), % | 0,05 |
| Температурный дрейф, %/10°C | |
| Нуля | 0,03 |
| Сигнала | 0,02 |
| Напряжение возбуждения, В | |
| Рекомендуемое | 10 |
| Максимальное | 15 |
| Сопротивление, Ом | |
| Входное | 800 ± 40 |
| Выходное | 700 ± 7 |
| Изоляции | >2000 |
| Безопасная перегрузка, % НПВ | 150 |
| Компенсируемый диапазон температур, °C | -10 до +40 |
| Рабочий диапазон температур, °C | -20 до +80 |
| Модель | MAX | A | B | C | D | E | F | G | H |
| DSB2-10, DSB2-20 | 10 т (25klb), 20 т (40klb) | 209,6 | 184,2 | 49,3 | 62 | 75,5 | 12,7 | 12,7 | 1/4 - 18NPT |
| DSB2-25, DSB2-30 | 25 т (60klb), 34 т (75klb) | 292,1 | 254,0 | 49,3 | 74,7 | 88,15 | 25,4 | 19,1 | 1/2 - 14NPT |
| DSB2-50 | 50 т (125klb) | 368,3 | 317,5 | 73,7 | 98 | 118,9 | 38,1 | 25,4 | 1/2 - 14NPT |
Дополнительное оборудование для Тензодатчик DSB2-75К
Весогабаритные характеристики Тензодатчик DSB2-75К
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик DSB2-75К | 0.017 | 7.166 |
