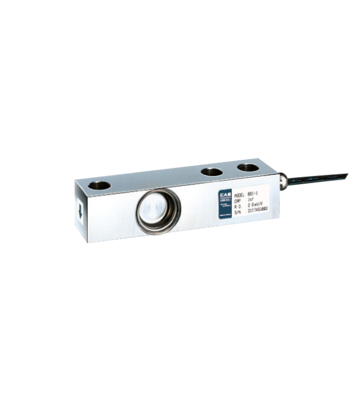

Тензодатчики CAS BSS из нержавеющей стали
Рекомендованная розничная цена
от 14 210 рублей
Тензодатчик CAS BSS предназначен для использования в платформенных весах и для взвешивания емкостей. Он выдерживает перегрузки до 150% от номинального предела взвешивания, обеспечивая высокую надежность. Класс защиты IP67 позволяет кратковременное погружение в воду на глубину до 1 метра. Тензодатчик CAS BSS сертифицирован по стандартам точности OIML C3 (OIML R60) и NTEP Class III 5000d, что гарантирует его точность и стабильность измерений. Его конструкция из нержавеющей стали делает его идеальным для использования в различных промышленных условиях.
Тензодатчики на форуме
| Модель | НПВ, кг | Материал | Влагозащита | Цена | Наличие | ||
|---|---|---|---|---|---|---|---|
| Тензодатчик BSS-5000 | 5000 | НеС | IP67 | 19 173 руб. | |||
| Тензодатчик BSS-3000 | 3000 | НеС | IP67 | 19 173 руб. | |||
| Тензодатчик BSS-2000 | 2000 | НеС | IP67 | 14 210 руб. | |||
| Тензодатчик BSS-500L | 500 | НеС | IP67 | 14 210 руб. | |||
| Тензодатчик BSS-1000 | 1000 | НеС | IP67 | 14 210 руб. |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS BSS
| Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
| Класс защиты IP67 | Допустимо кратковременное погружение на глубину до 1м |
| Компенсируемый диапазон температур от -20 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -30 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 5м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Полиуретановая изоляционная оболочка кабеля | Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля |
Изготовлен из нержавеющей стали (НеС)
- Изготовлен из нержавеющей стали;
- Класс защиты IP67;
- Серитифицировно OIML C3 (R60).
Материал: Нержавеющая сталь;
Кабель: 5м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Установка:
| Предел взвешивания | Болт крепления | Момент затяжки |
| 500 кг - 1 т | M12 × 1.75(10.9) | 100Нм |
| 3 - 5 т | M18 × 1.5(10.9) | 350Нм |
документы
Инструкции, сертификаты, методики проверки, официальные письма
технические характеристики
| Характеристики | CAS BSS |
| Наибольший предел взвешивания, кг | 500 / 1т / 2т / 3т / 5т |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0 ± 0,005 |
| Диапазон значения нуля, мВ/В | 0 ± 0,02 |
| Класс точности | C3 (OIML) |
| Суммарная ошибка, % | 0,025 |
| Повторяемость, % | 0,01 |
| Ползучесть (30 мин.), % | 0,017 |
| Температурный дрейф, %/10°C | |
| Нуля | 0,014 |
| Сигнала | 0,011 |
| Напряжение возбуждения, В | |
| Рекомендуемое | 10 |
| Максимальное | 15 |
| Сопротивление, Ом | |
| Входное | 350 ± 3,5 |
| Выходное | 350 ± 3,5 |
| Изоляции | >2000 |
| Безопасная перегрузка, % НПВ | 150 |
| Компенсируемый диапазон температур, °C | от -10 до +40 |
| Рабочий диапазон температур, °C | от -30 до +80 |
| Масса, кг |
при НПВ от 250 кг до 2 т - 0,8 при НПВ от 3 до 5 т - 1,45 |

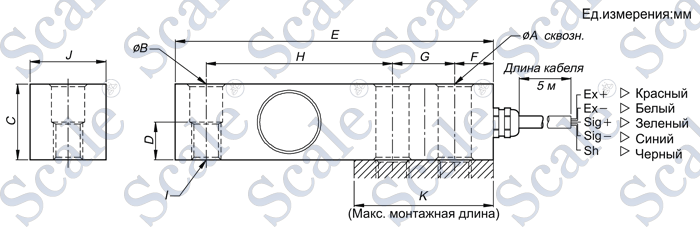

| Модификация | Предел взвешивания | A | B | C | D | E | F | G | H | I | J | K |
| BSS-500L, BSS-1, BSS-2 | 500 кг, 1, 2т | 13,5 | 13,5 | 31,7 | 15,8 | 130 | 15,8 | 25,4 | 76,2 | M12 × 1,75 | 31,7 | 52 |
| BSS-3, BSS-5 | 3 - 5т | 20,0 | 20,0 | 38,1 | 19,1 | 171,5 | 19,0 | 38,1 | 95,3 | M18 × 1,5 | 38,1 | 76,2 |
Монтаж тензодатчиков типа "балка на сдвиг"
Монтаж тензодатчиков для взвешивания подвижного груза (скота)
| Модель | НПВ | Прокладка | Шаровая опора | Шар |
Приемник нагрузки |
| BSS, BSA | 500кг, 1, 2т | SP-1 | BCUPT-1 | B-1 | LRCV-1 |
| 3, 5т | SP-2 | BCUPT-2 | B-2 | LRCV-2 |
Монтаж тензодатчиков с помощью ножки с рокером и ножки шаровой опоры
| Модель | НПВ | Прокладка | Ножка с рокером |
| BSA-xx-TEND | 500кг, 1, 2т | SP-1 | - |
| Модель | НПВ | Прокладка | Ножка шаровой опоры |
| BSS, BSA | 500кг, 1, 2т | SP-1 | SF-M |
Монтаж тензодатчиков для взвешивания больших грузов
Особенности:
- оцинковка;
- защищенность от внешнего воздействия.
Опции:
| Модель | A | B | C | D | E | F | G | H | I | J | K |
| BSS/BSA 500 кг, 1, 2 т | 101,6 | 127 | 17,8 | 101,6-114,3 | 17,8 | 180,9 | 52,3 | 101,6 | 101,6 | 127 | M16 |
| BSS/BSA 3, 5 т | 101,6 | 127 | 23,9 | 127-140 | 29,9 | 215,9 | 82,5 | 101,6 | 101,6 | 127 | M16 |
Дополнительное оборудование для Тензодатчик CAS BSS
Весогабаритные характеристики Тензодатчик CAS BSS
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик BSS-5000 | 0.003 | 1.9 |
| Тензодатчик BSS-3000 | 0.003 | 1.9 |
| Тензодатчик BSS-2000 | 0.004 | 1.1 |
| Тензодатчик BSS-500L | 0.004 | 1.12 |
| Тензодатчик BSS-1000 | 0.004 | 1.11 |
